膠球清洗裝置系統調試措施詳細說明及表格？
一、膠球清洗裝置設備系統概述
1.1膠球清洗裝置系統描述
本機組為循環水系統配備有1套膠球清洗裝置，采用單元制，對凝汽器兩側可同時進行
清洗;膠球清洗系統出現故障，不會影響正常運行。

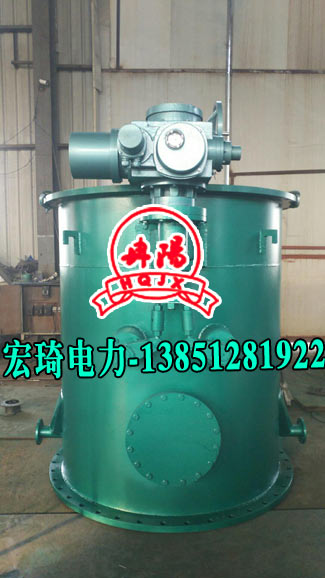

膠球清洗裝置系統主要由清洗膠球、膠球循環泵、收
球網、裝球器、監控系統，以及管道、閥門等組成。
裝球器的功能是裝球、換球和收球，內
部裝有裝球閥。監控系統包括程序控制柜、壓差檢測系統、壓力表計。
監控方式:手動運行
方式和自動運行方式，通過三位切換開關控制切換并能夠互鎖。
監控手段:采用程序控制與
壓差檢測控制相結合的方式。當系統自動運行時，正常情況下按照程序進行周期性的定時清
洗、排污;當收球網的網面上下兩側的壓差超過限值時，按照緊急處理程序進行處理，以保
證循環水系統的通流。
狀態顯示及報警功能:運行狀態指示燈包括“清洗”、“收球”等指示;
具有收球網差壓高等報警。
調試范圍包括:熱工信號及聯鎖保護試驗，膠球泵試轉及調整，膠球清洗裝置投運及調
整，配合熱工進行程控裝置投運，膠球清洗裝置收球率試驗及調整等。
二、膠球清洗裝置編制依據及參考資料
2.1《火力發電建設工程啟動試運及驗收規程》DL/T-5437-2009
2.2 《火力發電建設工程機組調試技術規范》DL/T 5294-2013
2.3《火力發 電建設工程調試質量驗收及評價規程》DL/T 5295- 2013
2.4 《電業安全操作規程》(熱力和機械部分) GB 26164.1
2.5 《電力建設安全工作規程》(火力發電廠部分) DL 5009.1-2014
2.6 《電力建設施工技術規范》(汽輪發電機組篇) DL 5190.3-2012
2.7《防止電力生產重大事故的二十五項重點要求》國家電力公司國電發[2000]589號
2.8 《安全生產工作規定》(國家電網總2003-407號)
2.9《貴 航特鋼有限公司煤氣綜合利用發電二期工程汽機運行規程》;
2.10設備廠家的運行維護說明書及設計圖紙等；
三、膠球清洗裝置調試目的及目標
3.1通過對膠球清洗及二次濾網系統和設備進行必要的調整、試運，來考察膠球清洗裝置、
二次濾網與管道的設計合理性、安裝質量，了解系統設備的運行特性，以便能夠為機組提供
高效率的凝汽效果，保證機組運行的經濟性；
3.2完成項目質量驗評表要求，各項指標優良率達到100%；
3.3保證系統試運過程中，重要環境因素控制得當，嚴格控制電力等資源的消耗；
3.4保證系統試運過程中設備和人員的安全，例如，確保聯鎖保護試驗完整并合格，防止膠
球清洗裝置在異常工況下試運，保證不發生設備和人員損傷事故。
四、膠球清洗裝置調試步序

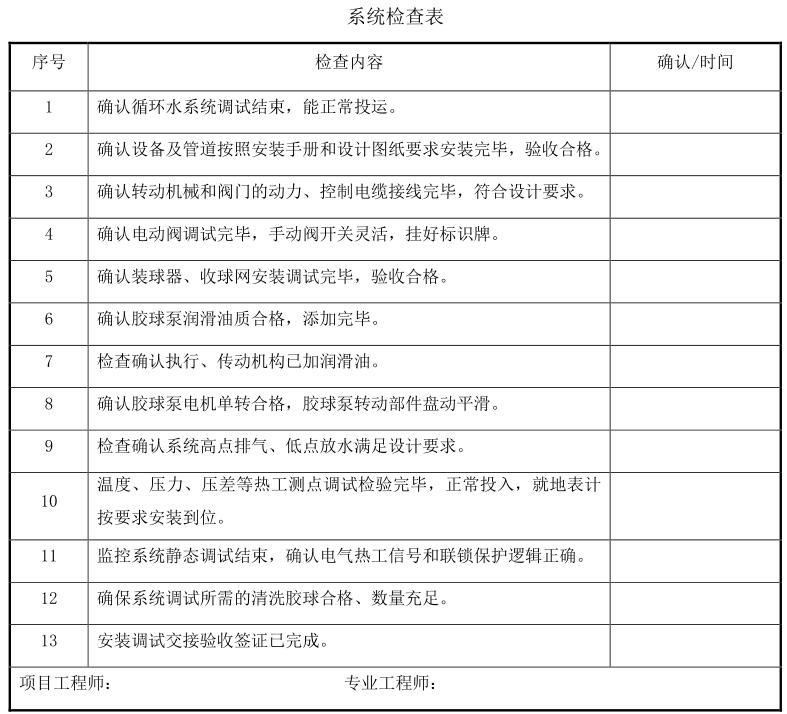

4.1調試應具備條件的檢查確認
4.2調試步驟
4.2.1熱控聯鎖保護試驗
4.2.2系統試運
4.2.2.1系統管道水沖洗
按照要求，沖洗膠球清洗系統管道，沖洗流程:膠球泵→裝球室→凝汽器水側管道→收
球網;

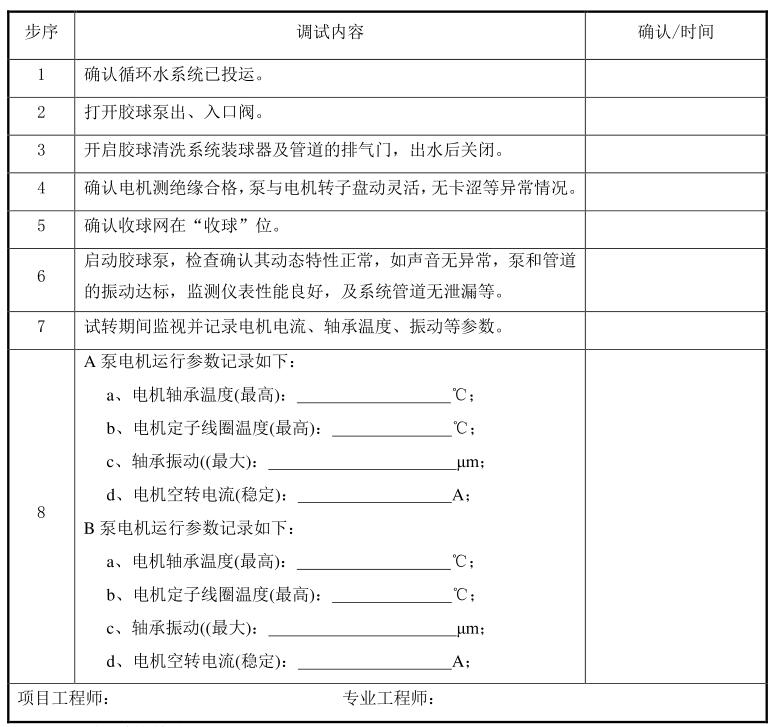

4.2.2.2 膠球泵試轉
4.2.2.3 監控系統靜態調試
4.2.2.4 膠球清洗裝置投運及調整：膠球清洗工藝流程為：清洗→收球→清洗。

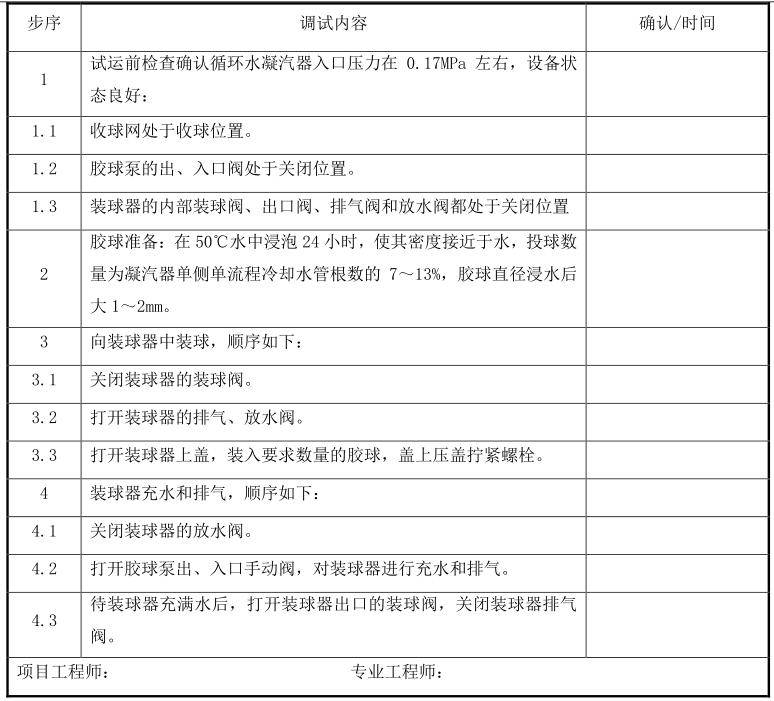

4.2.2.4.1準備工作

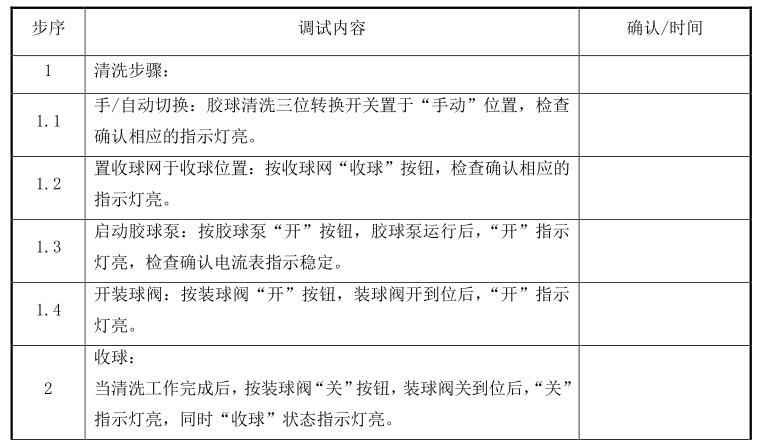

4.2.2.4.2 膠球清洗裝置的手動投入

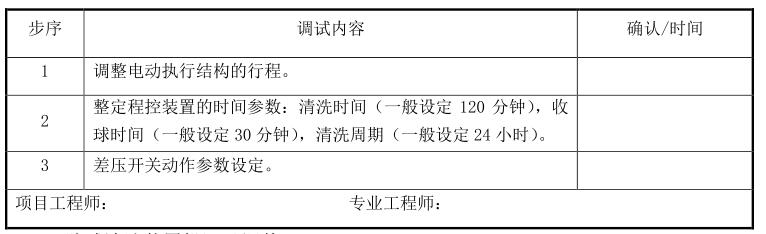

4.2.2.4.3 膠球清洗裝置程控運行及調整
4.2.2.5收球試驗及調整
按照上述步驟完成操作后，打開裝球器，清點收回的膠球數量，計算收球率，并對系統

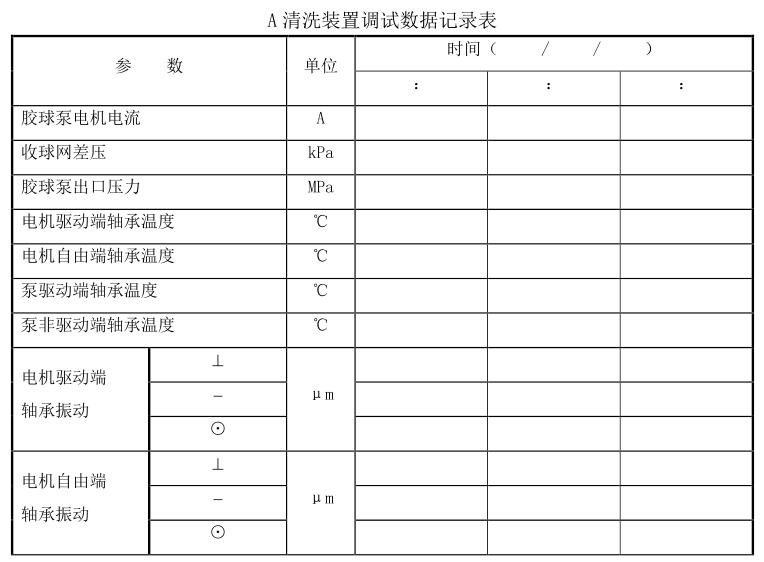

做適當調整，調試過程的數據記錄見下表。

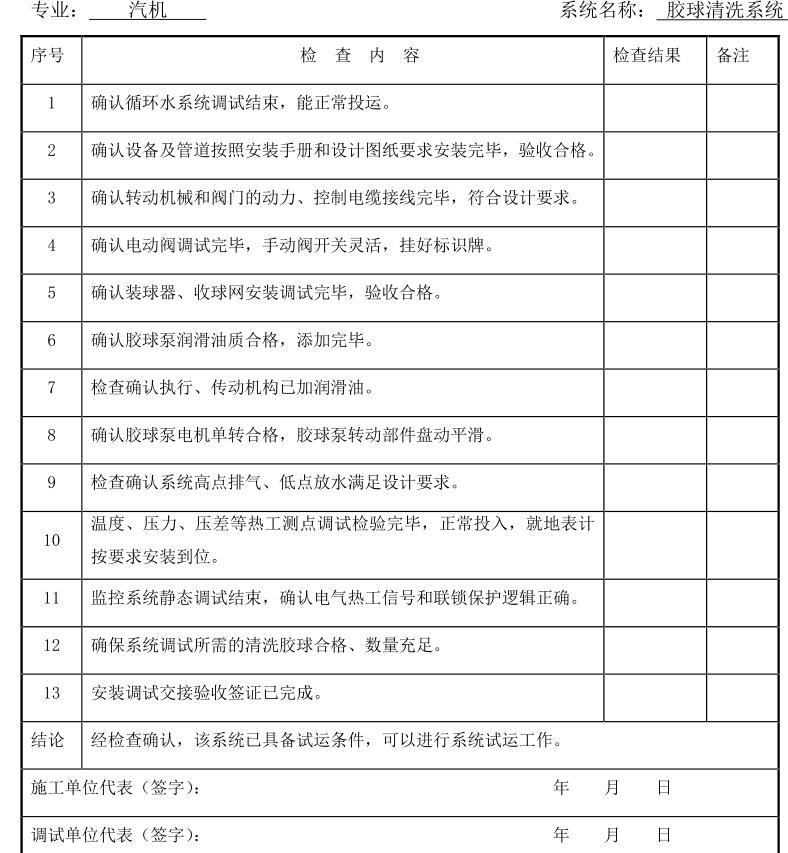

膠球清洗裝置系統試運條件檢查確認表
